板材研磨設備

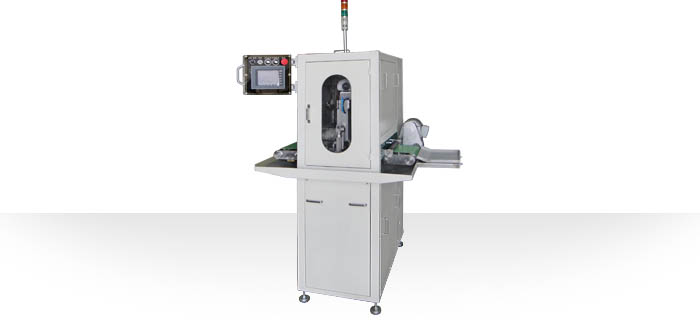

LED專用 陶瓷基板研磨機HC-1002 介紹
「陶瓷基板研磨機 」是對電子業者使用之板材元件的精密研磨, 最常使用用在陶瓷基板及電路板,也適合用在其他板材之研磨。
本設備精度高操作性良好,可以研磨出高品質之成品。

研磨特性

1. 最小加工厚度為0.2mm的內層板可正常研磨。
2. 自動厚度控制:研磨時,板面銅箔或電鍍銅皆可保持一定的研削量。
3. 基板在研磨時,不會產生尺寸延伸過大及皺紋的問題。
4. 電子式的左右搖擺環帶,動作確實。
5. 研磨環帶的更換只須1~2分鐘,操作簡單容易。

應用範圍

1. 鑽孔後,孔邊之毛邊去除。
2. 埋孔油墨突出物去除。
3. 基板壓合後,板面樹脂去除。
4. CC印刷前,板面研磨。
5. 增層法:基板樹脂研磨。

砂帶耗材

1. 研磨用之砂帶編號:#1000~#1200。
2. 尺寸:寬度200mm×周長1135mm。
3. 包裝:10pcs/箱。


LED專用 陶瓷基板研磨機HC-1002 規格

產品名稱

LED專用陶瓷基板研磨機

產品型號

HC-1002

可加工厚度

0.2~4.0mm

可加工寬度 115~190mm
可加工長度 115~140mm
研磨方式 CONTACT DRUM
砂帶研磨速度 35~350 M/min
送料速度 0.4~4 M/min

砂帶尺寸

200(W)×1135(L) mm

主軸馬達

2.2kw-4P×1

送料馬達

0.2kw-4P×1

升降馬達

0.1kw-4P×1

需要空氣壓

0.5Mpa (5kg/c㎡)

需要空氣量

50 NL/min

需要注水量

30 L/min

機械重量 750kg


閎誠科技有限公司
Hong-Cheng Technology Co., Ltd.
桃園市蘆竹區中興一街28 號
TEL:+886-3-323-7333 (代表號)
FAX:+886-3-313-1650

E-mail:hs3561@ms63.hinet.net
