| LS系列 布薄膜貼合機 |
 |
|

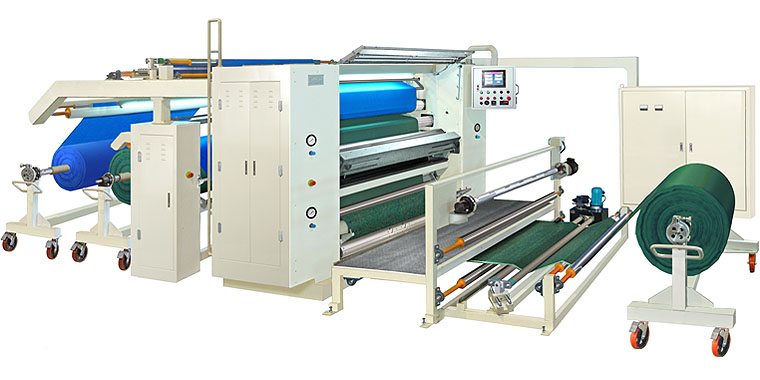

本機為 LS-200-N 樣式 |
 |
| LS-180-N 貼合機操作實況影片 |
 |
|
 |
| LS系列貼合機 簡介 |
|
LS系列貼合機 ，適合服裝用布料、工業用布料之貼合。
送料裝置及對邊機構是採取簡捷的設計，具備省能源、省空間、操控靈活的特點。
送料裝置可依需求有五種款式供選擇(見規格欄第二項)。 |
|
|

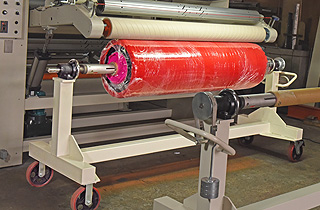

| 送料、收料台車 |
 |
|
送料、收料台車沒有設置動力，節省能源。台車可以機動靈活移動，對供料收料，有很高彈性。
送料台車之布料捲動，是以貼合機的滾輪牽引帶動。
收料台車之布料捲動方式有二，可用捲取旋臂上之
滾輪接觸磨擦帶動，或採「中心圓捲台車」之動力聯結捲動。 |
|
|

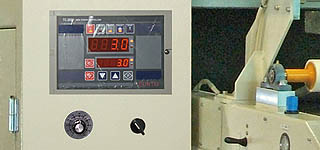

| 張力控制系統 |
 |
|
方式一
採用張力控制器- Tension Controller，配備荷重元-load cell。
張力控制器以訊號調整馬達速度或剎車來保持布料張力值穩定。 |
|
|
 |
|

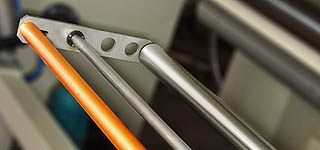

方式二
採用Dancing-Roller 的控制機構，以氣壓裝置控制Dancing-Roller搖擺，使布料輸送時保持穩定的張力。
|
|
|

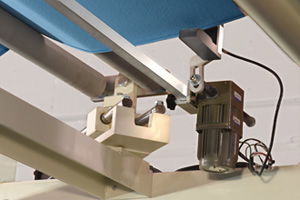

| 對邊控制系統 |
| 油缸雙輪式對邊控制機構，將電眼偵測布料位置偏移之訊號，以油壓缸帶動滾輪作方向調整，帶動布料在正確位置移動。
油缸雙輪式對邊控制機構，體積小省空間。 |
|
|
|
|
| LS系列貼合機 規格 |
|
| 機型規格 |
 |
機器型號說明 |
|
| LS – XXX– □ |
|
|
|
|
常規型 |
 |
|
台車直接對邊機構 |
|
|
A料動力放料機構 (含張力控制機構) |
|
|
捲取張力控制器 Tension Controller +荷重元 Load Cell |
|
|
設裁刀裝置 |
|
|
A,B料積布槽裝置 |
|
|
機型LS115、LS130、LS150專用 |
|
|
|
|
型號 |
LS-115-U |
LS-130-U |
LS-150-U |
LS-180-N |
LS-200-N |
LS-220-N |
輪具幅寬 (mm) |
1150 |
1300 |
1500 |
1800 |
2000 |
2200 |
工作布寬 (mm) |
1050 |
1200 |
1400 |
1600 |
1800 |
2000 |
適合產品類別 |
尿布類、成衣類 |
成衣類 |
生產速度 (M/mim) |
3~30 M/min |
外觀尺寸
L x W x H (mm) |
10,000
x 3,550
x 3,500 |
10,000
x 3,700
x 3,500 |
10,000
x 3,900
x 3,500 |
11,800
x 45,00
x 3,600 |
11,900
x 4,700
x 3,700 |
12,000
x 4,900
x 3,700 |
重量(Kg) |
15,000 Kg |
20,000 Kg |
熱源 |
熱油迴圈模組控溫 Max 180度 |
使用膠料 |
濕氣反應型熱溶膠 或 熱塑型熱溶膠 |
使用布材 |
平織布、針織布、彈力布、泡棉 |
加工方式 |
布貼布、布貼膜 、布貼膜貼布 |
電源 |
3φ, 220 / 380V , 50 / 60 Hz |
氣壓 |
6Kg / c㎡ |
|
|
|
| 上膠輪(雕刻輪) 表面紋路規格表
|
|
|
|
|
| 色彩規格 |
|
| 色彩規格可以接受客戶指定，或依下列常用色票編號指定。 |
|
|
|
 |
|
|
|
