| 板材研磨設備 |
 |
 |
|
 |

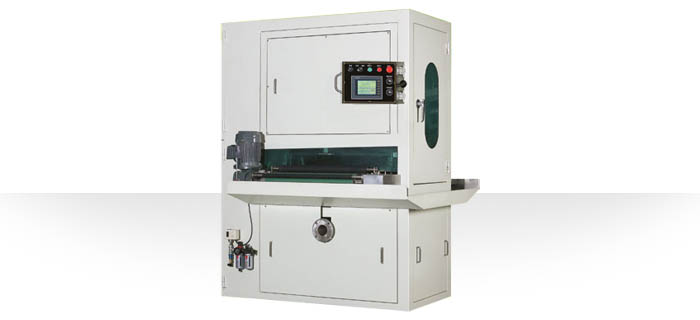

| PCB專用砂帶研磨機 HS-1010 介紹 |
 |
| PCB專用砂帶研磨機，有多種用途，例如CC印刷前之板面研磨、基板樹脂之研磨、基板壓合後之板面樹脂去除、PCB板鑽孔後之毛邊去除、埋孔油墨之突出物去除。 |
|
|
研磨特性 |
1.最小加工厚度為0.1mm的內層板可正常研磨。
2.研磨方式可選擇間隙調整或負載電流控制自動微量調整，切換操作簡便。
3.基板在研磨時，不會產生尺寸延伸過大及皺紋的問題。
4.電子式的左右搖擺環帶，動作確實。
5.研磨環帶的更換只須1~2分鐘，操作簡單容易。 |
|
|
| 使用之耗材 |
1. 研磨用之砂帶編號：#320、#400、#500、#600、#800、#1000。
2. 尺寸：650mm×2160mm。 |
|
|
| PCB專用砂帶研磨機 HS-1010 規格 |
|
產品名稱 |
PCB專用砂帶研磨機 |
產品型號 |
HS-1010 |
可加工厚度 |
0.1~4.0mm |
可加工寬度 |
250~610mm |
| 可加工長度 |
250~610mm |
| 研磨方式 |
CONTACT DRUM |
砂帶研磨速度 |
200~600m/min |
送料速度 |
0.6~5.2m/min |
研磨砂帶尺寸 |
650(W)×2160(L)mm |
主軸馬達 |
3.7kw5P×1 |
輸送馬達 |
0.4kw0.5P×1 |
升降馬達 |
0.2kw0.25P×1 |
需要空氣壓 |
0.5Mpa (5kg/c㎡) |
需要空氣量 |
300NL/min |
| 需要注水量 |
50L/min |
| 機械重量 |
1300kgs |
|
 |
|
