| LF系列 布薄膜貼合機 |
 |
|

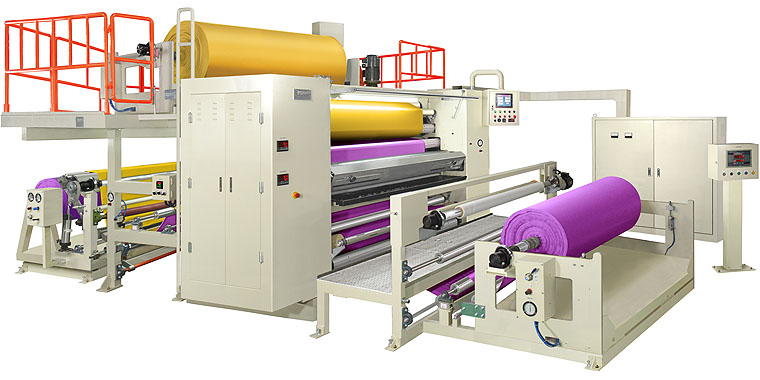

本機為 LF-220-H 樣式 |
 |
| LF-220-H 貼合機操作實況影片 |
|
|
|
| LF系列貼合機 簡介 |
 |
| LF系列貼合機特別適合服裝用布、機能性用布、工業用布之貼合，本設備採用動力傳輸模式做放料、收料，加上採用張力控制器做布料之張力調控，可做高精度貼合的布料。 |
|
|

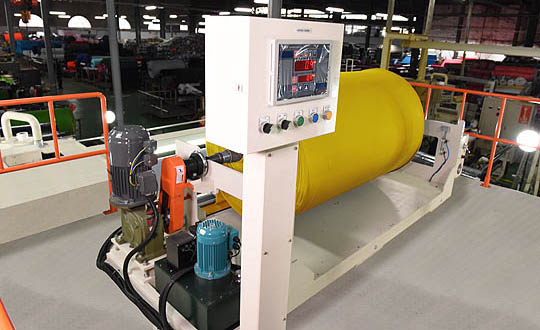

| 送料台及收料台 |
 |
送料台及收料台配置張力控制系統、對邊控制系統，及採用動力傳動；由於傳動準確，因此貼合加工之布料表面平整，布捲之邊緣平齊。 |
|
|
|
|

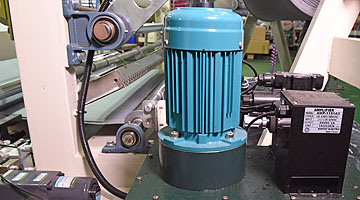

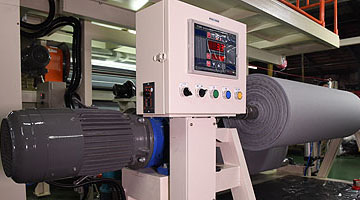

| 張力控制系統 |
 |
張力控制器- Tension Controller( 下圖左 )，配備荷重元-load cell( 下圖右)，根據不同布種的拉力來設定不同的張力值，調整馬達速度或剎車來保持張力值穩定，能快速應對布料的張力變化，布料的張力在捲取或放料過程都能保持穩定。
|
|
|
|
|
| 對邊控制系統 |
|
電子PID檢知電眼( 如下圖左 )，感測布邊位置，將訊號傳至對邊控制機構( 如下圖右)，而後對邊控制機構，以液壓方式推動送料台之對應位移，保持布料邊緣位置準確而布捲收料平齊。
|
|
|
|
|

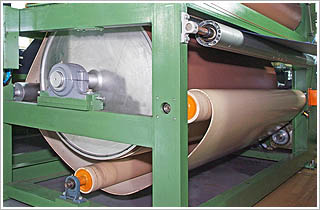

| 二貼輪模組 (選配) |
|
 |
|
二貼輪作用是布料完成上膠程序後通過二貼輪與外緣帶之間，布料受熱受壓，使膠合的效果密實均勻，大幅提昇膠合品質。
二貼輪模組，滾輪內部通過高溫油
，滾輪圓周以鐵氟龍材質包覆，另外設置鐵氟龍外緣帶，鐵氟龍材質能保持溫度均勻穩定。
|
|
|
| (上膠之布料，亦可選擇不經過二貼輪模組，此時二貼輪模組不作動)。 |
|
|

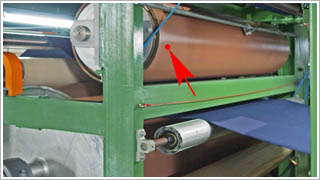

| 加熱輪機構 (選配) |
|
 |
|
加熱輪機構作用是布料完成上膠程序，布料受熱，在寒冷的作業環境下，尤其能大幅提昇膠合品質。
滾輪內部通過高溫油
，滾輪圓周以鐵氟龍材質包覆，保持溫度均勻穩定。 |
|
 |
| LF系列貼合機 規格 |
|
| 機型規格 |
機器型號說明
|
| LF– XXX– □ |
|
|
|
|
|
|
型號 |
LF-180-H |
LF-200-H |
LF-220-H |
輪具幅寬 (mm) |
1800 |
2000 |
2200 |
工作布寬 (mm) |
1700 |
1900 |
2100 |
適合產品類別 |
成衣類 |
工業布類 |
生產速度 (M/mim) |
3~30 M/min |
外觀尺寸
L x W x H (mm) |
12,600
x 5,600
x 3,600 |
12,600
x 5,800
x 3,700 |
12,600
x 6,000
x 3,700 |
重量(Kg) |
40,000 Kg |
熱源 |
熱油迴圈模組控溫 Max 180度 |
使用膠料 |
濕氣反應型熱溶膠 或 熱塑型熱溶膠 |
使用布材 |
平織布、針織布、彈力布 |
加工方式 |
布貼布、布貼膜 、布貼膜貼布 |
電源 |
3φ, 220 / 380V , 50 / 60 Hz |
氣壓 |
6Kg / c㎡ |
|
|
|
| 上膠輪(雕刻輪) 表面紋路規格表 |
|
|
|
|
| 色彩規格 |
|
| 色彩規格可以接受客戶指定，或依下列常用色票編號指定。 |
|
|
|
 |
|
